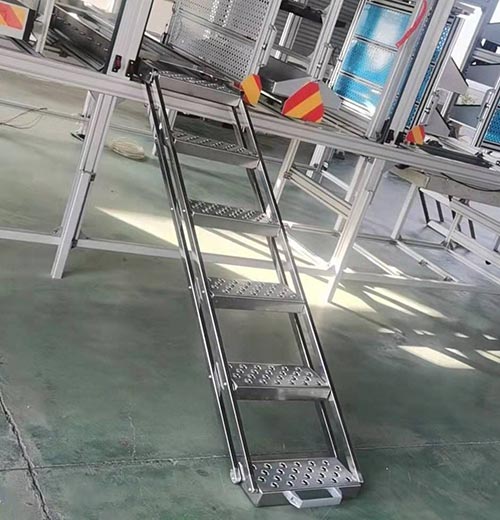

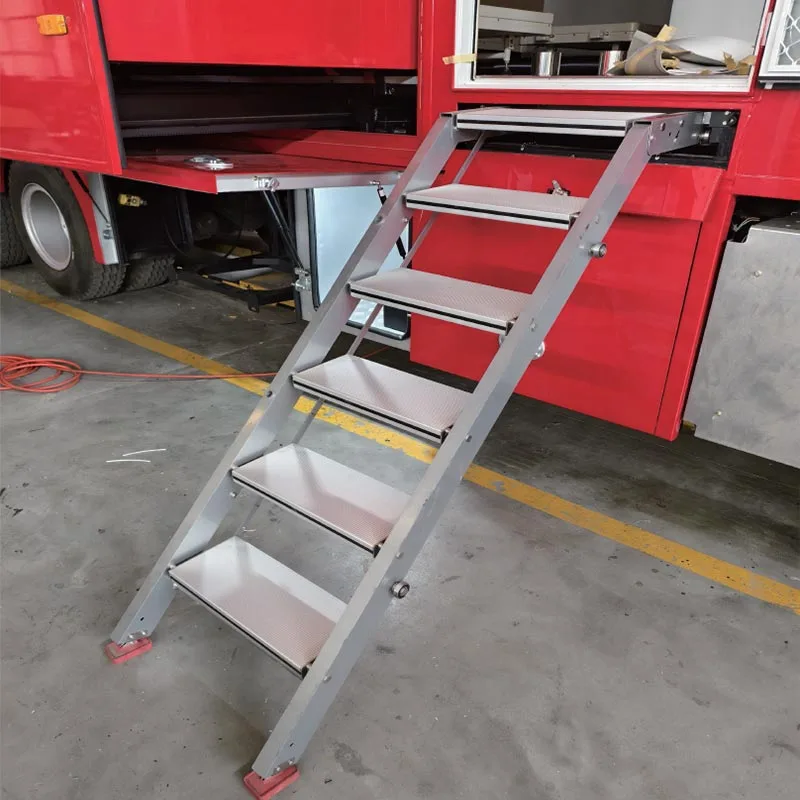

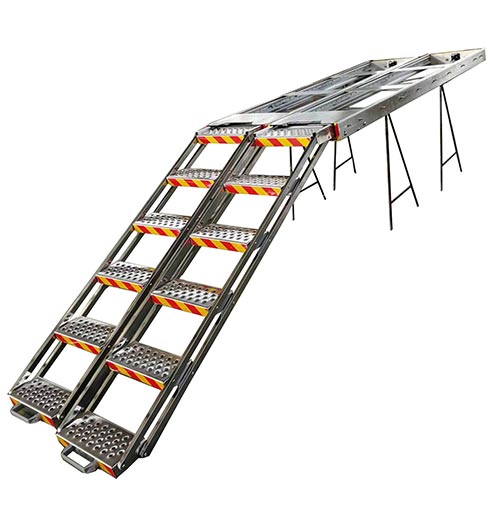

L'échelle d'accès pour camion extractible en alliage d'aluminium de Whole Chain Tech est une solution d'embarquement intégrée conçue pour un large gamme de véhicules à garde au sol élevée, notamment des fourgonnettes, des camions, des camping-cars et des véhicules de travail spéciaux. C'est particulièrement bien adapté aux fourgonnettes à toit surélevé et aux camions lourds du marché nord-américain, offrant une expérience opérationnelle efficace de « stockage caché + embarquement en un clic ».
| Type de véhicule/carrosserie | Dimensions internes clés du chargement (référence) | Série d'échelles recommandée | Longueur de l'échelle rétractée (paramètre de correspondance clé) | Env. Hauteur de travail maximale de l'échelle | Capacité de charge nominale de l'échelle |
| Camion léger (par exemple Transit, Iveco) |
Longueur interne : 12' - 20' (3,66m - 6,10m) Hauteur interne : 82" (2,08 m) Largeur interne : 94,5" (2,40m) |
Série Elfe Urbain (Échelle multifonctionnelle légère) |
Modèle 12 pieds : ≤ 3,60 m Modèle 16 pieds : ≤ 4,85 m Modèle 20 pieds : ≤ 5,80 m |
5,5 m - 11,0 m (En augmentation selon le modèle) |
150 kg (Type I) |
| Camion fourgon robuste (Camion grand fourgon, Véhicule d'ingénierie) |
Longueur interne : 16' - 26' (4,88 m - 7,92 m) Hauteur interne : 94" (2,39 m) Largeur interne : 96" (2,44m) |
Série SkyLift pour l'industrie lourde (Échelle industrielle robuste) |
Modèle 18 pieds : ≤ 5,50 m Modèle 22 pieds : ≤ 6,70 m Modèle 26 pieds : ≤ 7,90 m | 8,0 m - 14,5 m (En augmentation selon le modèle) |
200 kg (Type IA) |
| Composants structurels | Caractéristiques techniques et matériaux | Avantages principaux (données/fonctionnels) |
| Système de verrouillage télescopique | Loquet automatique à double ressort | Sûr et fiable : chaque section est verrouillée indépendamment ; la force du verrouillage ne montre aucune atténuation après 5000 essais de fatigue. Opération facile : libération à une clé, une seule personne peut terminer le déploiement et rétraction dans les 60 secondes. |
| Charnière commune | Charnière à roulement en acier forgé à haute résistance | Robuste et durable : moyeu porteur avec une durée de vie d'ouverture et de fermeture de plus de 20 000 fois. Multi-Forme : prend en charge plusieurs transformations telles que l'échelle droite, l'échelle en A, le mode marche, plate-forme d'échafaudage, etc. |
| Pédales et pieds d'échelle | Pédales à motifs antidérapants + coussinets de pieds antidérapants réglables | Sûr et antidérapant : coefficient de frottement de la pédale ≥ 0,8, répondant aux normes ANSI. Adaptabilité au sol : Pied les coussinets peuvent être tournés et ajustés pour s'adapter aux irrégularités du sol et maintenir la stabilité. |
| Interface de fixation montée sur véhicule | Points de verrouillage intégrés E-track/Z-track | Fixation ferme : peut être directement verrouillé avec le système de rail logistique du camion pour obtenir une vibration nulle. transport. Chargement et déchargement rapides : la conception unique de la boucle, la fixation ou le retrait ne prend que 30 minutes. secondes. |
Vérifiez tous les composants structurels (corps principal de la colonne d'échelle, système de verrouillage télescopique, etc.) pour vous assurer qu'ils sont complets et qu'aucun dommages ; assurer un site de montage plat et stable ; préparer les outils auxiliaires (clé hexagonale, tournevis si nécessaire).
Étape 1 : Alignez et insérez les sections de colonne d'échelle jusqu'à ce que le loquet à double ressort se verrouille en place ; confirmer qu'il n'y a pas de desserrage.
Étape 2 : Installez les charnières articulées et les pédales antidérapantes, garantissant une fixation ferme et une rotation flexible des charnières.
Étape 3 : Fixez les pieds antidérapants réglables et les points de verrouillage E-track/Z-track, verrouillez avec des boucles brevetées.
Étape 4 : Déployez l'échelle pour inspecter le verrouillage, la stabilité de la pédale et la fonction de déverrouillage à une touche ; vérifier les performances de sécurité.
Notes clés : N'utilisez pas de composants endommagés ; serrez toutes les attaches ; verrouiller sur la voie du camion pour une utilisation montée sur véhicule ; effectuer entretien régulier (nettoyage, lubrification) après montage.
● Alliage d'aluminium de haute qualité : léger (60 % plus léger que l'acier/l'acier inoxydable), antirouille, résistant à la corrosion, idéal pour les environnements de travail extérieurs/côtiers/humides, rapport résistance/poids plus élevé que les échelles en acier inoxydable, pas de charge utile supplémentaire pour le véhicule.
● Marches perforées antidérapantes : antidérapantes, vidables, résistantes à la poussière, faciles à nettoyer.
● Finition mate/brossée : moderne, esthétique, sans aspect industriel lourd ; revêtement résistant aux rayures et à la décoloration pour une conservation de l'apparence à long terme.
● Télescopique/Pliable : Entièrement rétractable, pouvant être rangé au mur ou dans une armoire ; échelle inclinée stable, capacité de charge > 150 kg et construction légère pour une manipulation facile.
● Montage mural/encastrable : invisible au repos, extractible en un clic, plus peu encombrant que les échelles traditionnelles ; la conception compacte de rétraction s'adapte à toutes les contraintes d'espace de chargement des fourgons/camions.
● Sans soudure/monobloc (haut de gamme) : aspect plus robuste, plus porteur et plus élégant ; L'excellente formabilité de l'alliage d'aluminium garantit une structure monobloc sans couture, sans points de soudure faibles.
● Télescopique/verrouillage en un clic : facile pour les personnes âgées/femmes, le verrouillage automatique empêche une rétraction accidentelle ; Le corps léger en alliage d'aluminium permet un déploiement/rétraction sans effort par une seule personne.
● Léger et portable : robuste mais ultra-léger pour les déplacements d'une seule personne et le transport sur véhicule, aucun levage lourd n'est nécessaire.
● Fonctionnement silencieux : faible bruit, aucune perturbation de l'environnement familial/de travail.
● Personnalisable : longueur, marches et installation (mur/sol) réglables pour différentes hauteurs/espaces ; la facilité de traitement de l’alliage d’aluminium permet des personnalisations flexibles dans des délais courts.
● Résistant aux intempéries : le film d'oxyde naturel sur la surface offre une protection inhérente contre la pluie, la neige et le sel de déneigement (utilisation hivernale en Amérique du Nord), aucun entretien fréquent n'est requis
